Gaffelstift til mekanisk tilslutning

Denne gaffelstift til mekanisk forbindelse, direkte solgt af Wanluo Factory, er en industriel standard cylindrisk bevægelig forbindelseskomponent. Det bruges hovedsageligt til dynamiske montagescenarier, der involverer mekaniske hængsler, roterende samlinger og fleksible bevægelige strukturer af plejlstænger. I modsætning til de faste stifter på markedet, der kun bruges til statisk præcis positionering, er dette produkt designet med dynamisk bevægelig forbindelse som kerneformål, specielt tilpasset til forskellige mekaniske led, der kræver frem- og tilbagegående rotation, vinkelsving og fleksibel åbning og lukning.

Send forespørgsel

Product Description

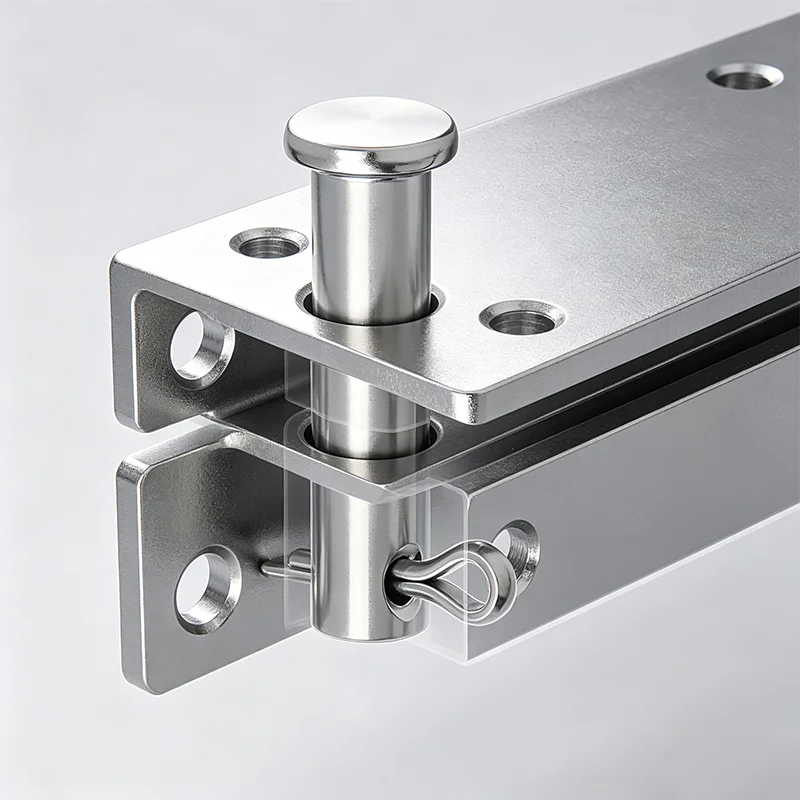

Når Wanluo Factory fremstiller Clevis Pins til mekaniske forbindelser, vedtager den en integreret struktur med fladt hoved og gennemgående hul i haleenden. Kombineret med en splitstift kan den opnå dobbeltlåsning. Samlingen er enkel, rotationen er jævn, og den kan forhindre løsnelse og forskydning under den kontinuerlige bevægelse af udstyret. Det er bredt anvendeligt til den standardiserede samling af mekaniske transmissionsstrukturer, køretøjschassiskomponenter, hydraulisk udstyr og forskellige bevægelige komponenter.

Forskellige salgsargumenter

1. Fokuserer på dynamisk aktivitetsforbindelse, velegnet til dynamiske arbejdsforhold frem for statisk positionering.

2. Flad hovedgrænse og låsning af halehul, giver dobbelt anti-skrid beskyttelse for større sikkerhed.

3. Kompatibel med gaffelstruktur, giver stærkere tilpasningsevne og højere samlingstolerance.

4. Enkel struktur og holdbar, med lavere langtidsslitage.

5. Ekstremt alsidig, velegnet til standardiseret udskiftning af forskelligt industrielt udstyr.

Strukturelle egenskaber og produktionsteknologi

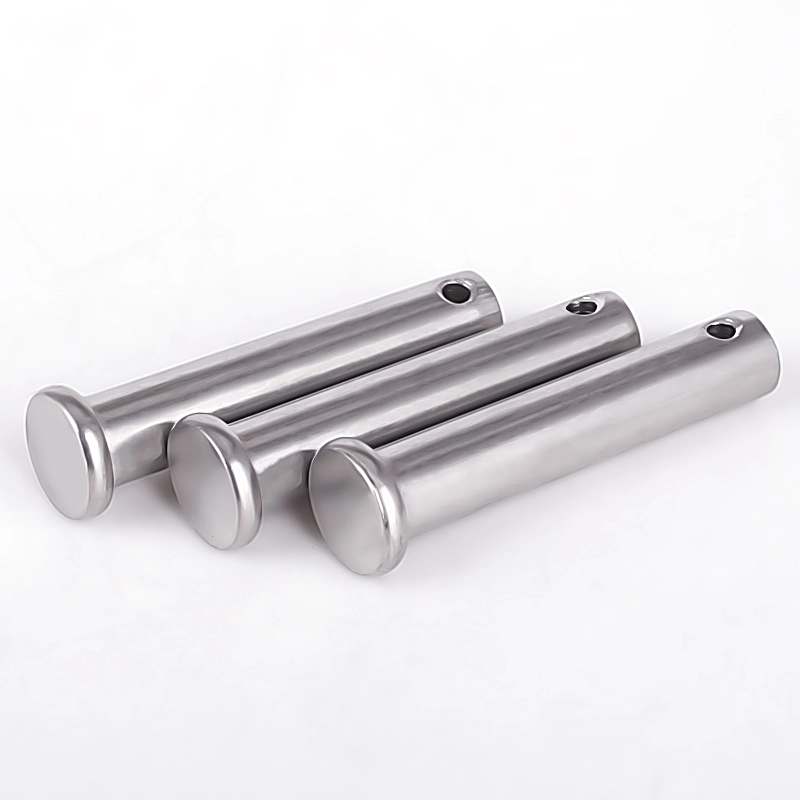

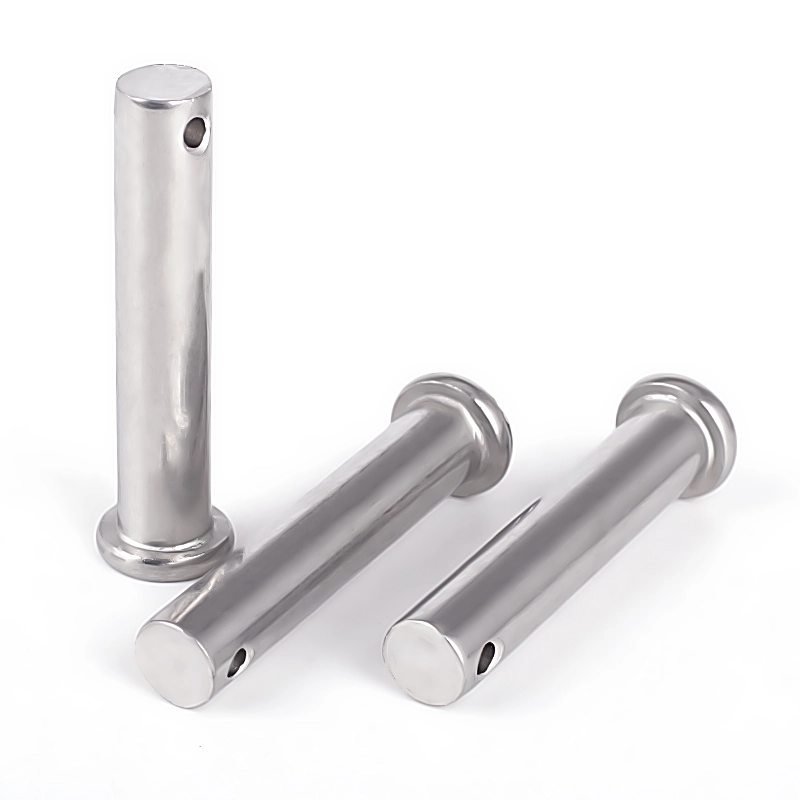

Gaffelstift til mekanisk tilslutning i ét stykke præcisionskoldning og centerløs slibeformningsproces, bestående af et fladt rundt grænsehoved, glat massiv cylindrisk stiftkrop og reserveret halestifthul. Det fortykkede flade hoved giver stabil overfladebegrænsning, undgår at stiftkroppen synker ned i monteringshullet og sikrer ensartet monteringsflade. Det integrerede solide stiftlegeme har høj strukturel stivhed og glat overfladefinish, hvilket reducerer friktionsmodstanden under komponentrotation og sikrer fleksibel og uhindret mekanisk bevægelse. Det præcist placerede halehul har ensartet åbning og glat indervæg, perfekt matchende standard splittappe for at danne et komplet sikkerhedslåsesystem. Fremstillet af højkvalitets kulstofstål, legeret stål og rustfrit stål materialer, alle produkter gennemgår fin efterbehandling, afgratning og standardiseret anti-korrosionsbehandling. Streng dimensionel tolerancekontrol sikrer nul-jitter-pasning med standard hængselshuller, med stabil forskydningsmodstand og langvarig modstandsdygtighed over for bevægelsestræthed, der tilpasser sig hyppige flytbare monteringsarbejdsforhold.

Produktparameter

Parameterelement	Detaljeret specifikation
Produktnavn	Gaffelstift, Gaffelstift med fladt hoved, hængselstift af hultype, Cylindrisk stift med bevægelig forbindelse
Executive Standard	DIN11023, ISO-standard, GB-standard, ANSI-standard, brugerdefinerede ikke-standardstørrelser
Tilgængeligt materiale	45# kulstofstål, 40Cr legeret stål, 304/316 rustfrit stål
Størrelsesområde	Diameter 2mm-30mm, Længde 6mm-350mm fuld standardstørrelser, tilpasset nålehulsposition og længde
Struktur Type	Fladt begrænsningshoved, solid cylindrisk krop, sikkerhedslåsestruktur i halestiften
Bearbejdningsteknologi	Præcisionskoldning, centerløs slibning, hulpræcisionsboring, overfladehærdning og efterbehandling
Anvendeligt arbejdsemne	Mekaniske hængsler, gaffelbeslag, plejlstænger, chassis til køretøjer, hydrauliske bevægelige led, maskindele
Overfladebehandling	Galvanisering (hvid/farve/sort), sort oxidhærdning, passivering, polering af rustfrit stål
Mekaniske egenskaber	Høj forskydningsmodstand, jævn rotation, begrænse anti-synkning, sikker anti-fald, træthedsmodstand for hyppig bevægelse
Emballeringsmetode	Rustfri inderkasse + eksportkarton, fugtsikker og stødsikker emballage, pallepakning til bulkordrer
Forsyningsservice	Spot standard forsyning, ikke-standard tilpasning, one-stop støtte forsyning med split stifter

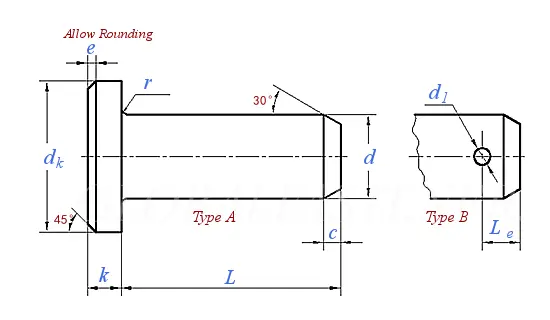

Clevis Pin For Mechanical Connection

Nominel diameter d		Φ3	Φ4	Φ5	Φ6	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24
d	max=nominel størrelse (h11)	3	4	5	6	8	10	12	14	16	18	20	22	24
d	min	2.94	3.925	4.925	5.925	7.91	9.91	11.89	13.89	15.89	17.89	19.87	21.87	23.87
d_k	max=nominel størrelse (h14)	5	6	8	10	14	18	20	22	25	28	30	33	36
d_k	min	4.7	5.7	7.64	9.64	13.57	17.57	19.48	21.48	24.48	27.48	29.48	32.38	35.38
d₁	min=nominel størrelse (H13)	0.8	1	1.2	1.6	2	3.2	3.2	4	4	5	5	5	6.3
d₁	max	0.94	1.14	1.34	1.74	2.14	3.38	3.38	4.18	4.18	5.18	5.18	5.18	6.52
c	max	1	1	2	2	2	2	3	3	3	3	4	4	4
e	≈	0.5	0.5	1	1	1	1	1.6	1.6	1.6	1.6	2	2	2
k	Nominel størrelse (js14)	1	1	1.6	2	3	4	4	4	4.5	5	5	5.5	6
	max	1.125	1.125	1.725	2.125	3.125	4.15	4.15	4.15	4.65	5.15	5.15	5.65	6.15
	min	0.875	0.875	1.475	1.875	2.875	3.85	3.85	3.85	4.35	4.85	4.85	5.35	5.85
L_e	min	1.6	2.2	2.9	3.2	3.5	4.5	5.5	6	6	7	8	8	9
r		0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	1	1	1	1

Kernefordele og industrielle applikationer

1. Professionel fladhovedbegrænsende struktur forhindrer effektivt stiftlegemet i at synke og skifte under højhastighedsrotation og frem- og tilbagegående bevægelse, opretholder en stabil samlingsposition af bevægelige dele og undgår mekanisk jitter og forbindelsesafvigelse.

2. Matchende design til låsning af halehul, perfekt kompatibel med standard splitstifter. Kombinationen af gaffelstift og splitstift danner dobbelt sikkerhedsbeskyttelse, der fuldstændigt løser risikoen for, at stiftlegemet falder af forårsaget af langvarig mekanisk vibration og stødbelastning.

3. Ultraglat cylindrisk stiftkrop minimerer samlingsfriktion, hvilket sikrer fleksibel og stabil rotation af hængselled og bevægelige forbindelsesdele. Det har fremragende modstand mod bevægelsestræthed, ikke let at fastklemme eller bære efter langvarig hyppig drift.

4. Høj strukturel styrke og stærk forskydningsmodstand. Den solide integrerede formgivningsproces gør det muligt for stiftlegemet at bære stor lateral belastning og spænding, og tilpasser sig til tunge, bevægelige forbindelsesscenarier af ingeniørmaskiner og køretøjsudstyr.

5. Clevis Pin for Mechanical Connection har et bredt anvendelsesområde med forskelligartede materialemuligheder, der er meget udbredt i bilchassissystemer, landbrugsmaskiner, hydraulisk udstyr, jernbanefaciliteter, automatiseringsudstyr og forskellige mekaniske hængselsbevægelige tilslutningsfelter.

Clevis Pin For Mechanical Connection

Ægte applikationsscenarier på stedet

Vores fastgørelseselementer og specialfremstillet metalhardware bruges i vid udstrækning i globale universelle industrielle scenarier og tilpasser sig fuldt ud til komplekse arbejdsforhold:

1. Montering af industriel mekanisk udstyr og fast forbindelse

2. Byggeteknik & bygningskonstruktion fastgørelse

3. Havne-, marine- og offshoreteknisk hejsning og spændingsfiksering

4. Installation af nyt energi-, automationsudstyr og rørledningssystem

5. Udendørs højkorrosion, fugtigt og hårdt arbejdsmiljø med høj belastning

6. Global engros-detail- og lokalt hardwaremarkedsdistribution
