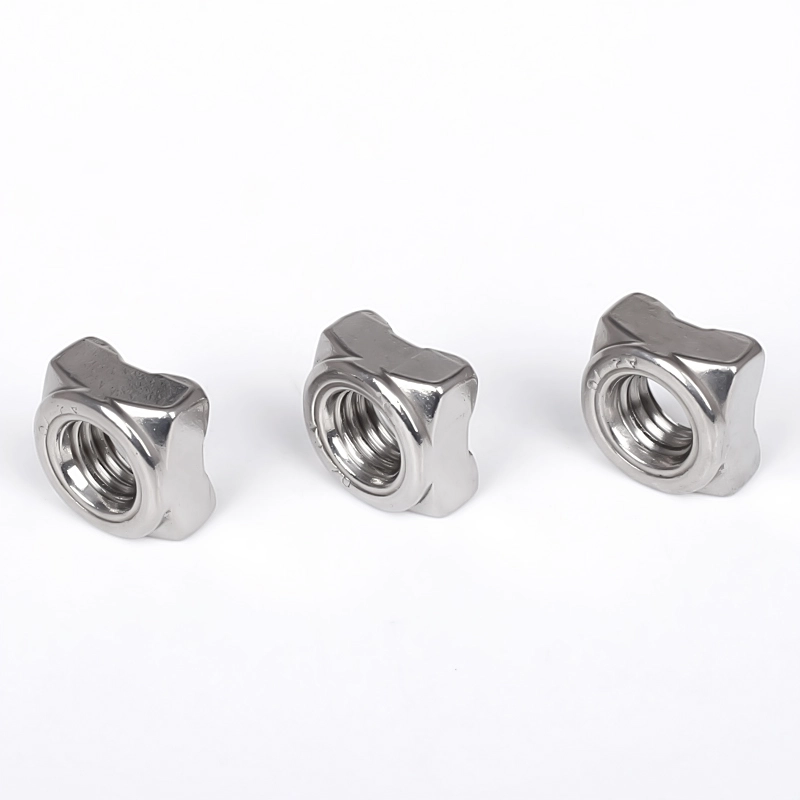

DIN 928 firkantsvejsemøtrik

Wanluos højkvalitets DIN 928 firkantsvejsemøtrik er professionelt skræddersyet til forsvejsning og integreret formningssamling, fremstillet strengt i overensstemmelse med tyske industristandarder. I modsætning til konventionelle fastgørelsesmøtrikker, der er afhængige af låsning efter installation, har denne serie af svejsemøtrikker en firkantet integreret struktur med præcise svejsefremspring, hvilket muliggør nøjagtig positionering og punktsvejsningsfiksering på metalplader og profiler.

Send forespørgsel

Product Description

DIN 928 Square Weld Nut af Wanluo-leverandør løser almindelige industrielle problemer såsom unøjagtig manuel anboring, ustabil møtrik-svejseforskydning og lav samlingseffektivitet, hvilket giver et stykke gevindbaseret formdannelsesløsninger til automatiseret produktion og pladebearbejdning.

Strukturelt design og svejsestabilitet

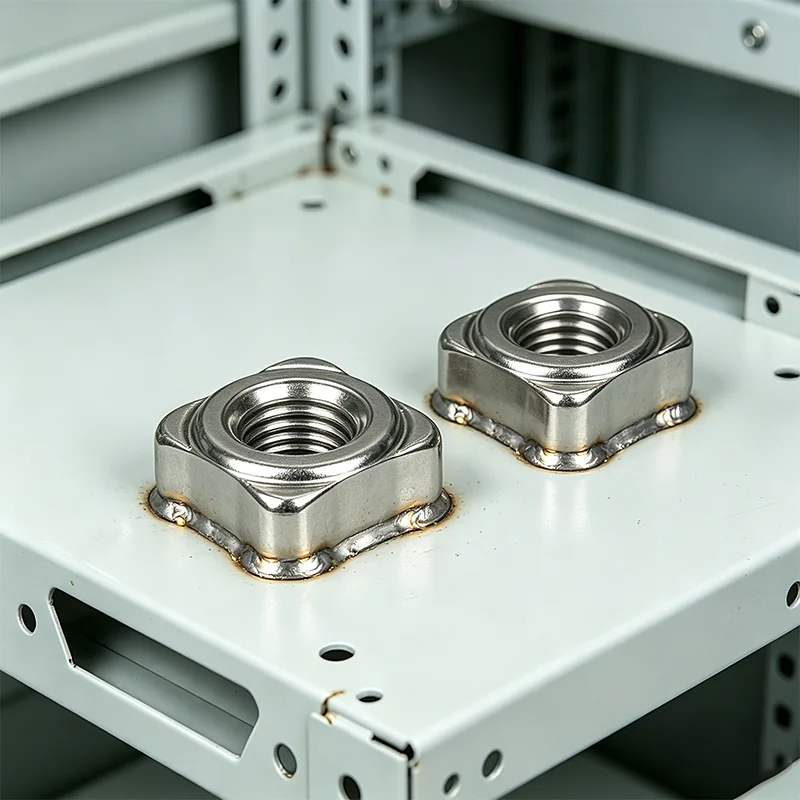

DIN 928 firkantsvejsemøtrik har firesidet flad positionering og integreret svejsebump-design. De ensartede svejsefremspring sikrer ensartet smeltegrad under punktsvejsning og danner en fast smelteforbindelse med emnet uden virtuel svejsning eller aflodning. Det lodrette indvendige standardgevind behandles ved højpræcision engangsanboring, med komplet tandform og præcis tolerance, hvilket sikrer jævn efterfølgende bolttilpasning. Fremstillet af råmaterialer af rustfrit stål af høj kvalitet, produktet har ensartet metaltekstur, stærk svejsemodstandsdygtighed over for høje temperaturer og strukturel stabilitet og vil ikke deformere eller miste trådnøjagtigheden efter svejsning og afkøling. Det forbedrer effektivt den overordnede strukturelle styrke og samlingskonsistens for batchproduktions-emnestykker.

Produktparameter

Parameterelement	Detaljeret specifikation
Produktnavn	Rustfrit stål firkantsvejsemøtrik, DIN 928 svejsemøtrik
Executive Standard	DIN 928, ISO svejsebefæstelsesstandard, tilpassede ikke-standardstørrelser
Tilgængeligt materiale	304, 316L rustfrit stål, brugerdefineret højstyrke korrosionsbestandigt stål
Størrelsesområde	M4-M12 fuld standardstørrelser, tilpasset møtriktykkelse og projektionshøjde
Strukturel egenskab	Firkantet positioneringslegeme + fast svejseprojektion, anti-offset svejsestruktur
Overfladebehandling	Bejdsning & passivering, intet oxidlag, ren svejseoverflade
Mekaniske egenskaber	Høj svejsefasthed, stabil gevindnøjagtighed, ingen termisk deformation
Emballeringsmetode	Antikollisionsklassificeret emballage + eksportkarton, palle bulkemballage
Forsyningsservice	Spot levering, ikke-standard tilpasning, blandet fastener one-stop indkøb

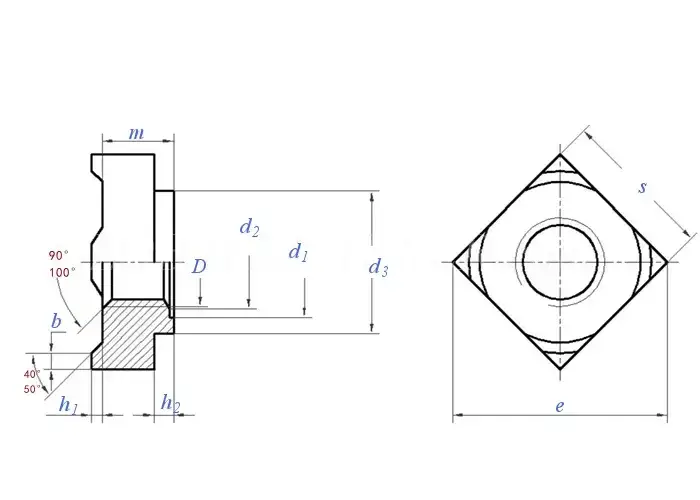

Din 928 Square Weld Nut

Trådstørrelse D			M4	M5	M6	M8	M10	7/16 20 UNF-2B ①	7/16 20 UNF-2B ②	M12	M14	M16
P	Pitch	Grov tråd	0.7	0.8	1	1.25	1.5	/	/	1.75	2	2
		Fin tråd, 1	/	/	/	1	1.25	/	/	1.25	1.5	1.5
		Fin tråd, 2	/	/	/	/	1	-	-	1.5	-	-
b	Nominel størrelse		0.8	1.0	1.2	1.5	1.8	1.8	2.0	2.0	2.5	2.5
	max		0.95	1.15	1.25	1.65	2.0	2.0	2.2	2.2	2.7	2.7
	min		0.65	0.85	1.05	1.35	1.6	1.6	1.8	1.8	2.3	2.3
d₁	min = nominel størrelse		5	6	7.5	10	12.5	12.5	13.5	13.5	16.8	18.8
d₁	max		5.18	6.18	7.72	10.22	12.77	12.77	13.77	13.77	17.07	19.13
d₂	max		4.2	5.25	6.3	8.4	10.5	11.7	11.7	12.6	14.7	16.8
d₃	min		6.4	8.2	9.1	12.8	15.6	15.6	17.4	17.4	20.4	22.4
e	min		9	12	13	18	22	22	25	25	28	32
h₁	Nominel størrelse		0.6	0.8	0.8	1	1.2	1.2	1.4	1.4	1.4	1.6
	max		0.7	0.9	0.9	1.1	1.3	1.3	1.5	1.5	1.5	1.7
	min		0.5	0.7	0.7	0.9	1.1	1.1	1.3	1.3	1.3	1.5
h₂	min		0.4	0.6	0.7	1.1	1.25	1.25	1.75	1.75	1.75	2
h₂	max		1.3	1.5	1.8	2.0	2.2	2.2	3.0	3.0	3.2	4.0
m	max=nominel størrelse		3.5	4.2	5	6.5	8	9	9	9.5	11.4	13
m	min		3.2	3.9	4.7	6.14	7.64	8.64	8.64	9.14	10.97	12.57
s	max=nominel størrelse		7	9	10	14	17	17	19	19	22	24
s	min		6.64	8.64	9.64	13.57	16.57	16.57	18.48	18.48	21.48	23.48
pr. 1000 enheder=kg			0.81	1.70	2.40	6.50	11.30	12.5	16.5	16.6	26.7	35.8

Kerneapplikations- og procesfordele

1. Integreret svejseprojektionsdesign realiserer nøjagtig positionering før svejsning, hvilket effektivt forhindrer møtrikafvigelse og rotation under svejsning, hvilket i høj grad forbedrer udbyttet og konsistensen af batch-emner.

2. Udskift traditionelle manuelle anborings- og efterinstallationsmøtrikker, forenkle produktionsprocesser, eliminer problemer med gevindglidning og anboringsfejl på tynde plader, og forbedre produktionseffektiviteten markant.

3. DIN 928 Square Weld Nuts firkantede grænsestruktur har en god anti-rotationseffekt efter svejsning og formning, med ensartet belastning på gevindbasen, effektivt modstår vibrationsbelastning og undgår løs forbindelse ved langvarig udstyrsdrift.

4. Rustfrit stålmateriale har fremragende højtemperatursvejseydelse og korrosionsbestandighed. Svejsefugen er fast uden rust og tilpasser sig automatisk udstyr, metalpladeskaller og udendørs metalkonstruktionsdele.

5. Velegnet til montagescener, der ikke kan låses med traditionelle møtrikker og nittemøtrikker. Det realiserer permanent fast gevindbase og bruges i vid udstrækning i bilfremstilling, elektriske kabinetter og ingeniørmaskiner.

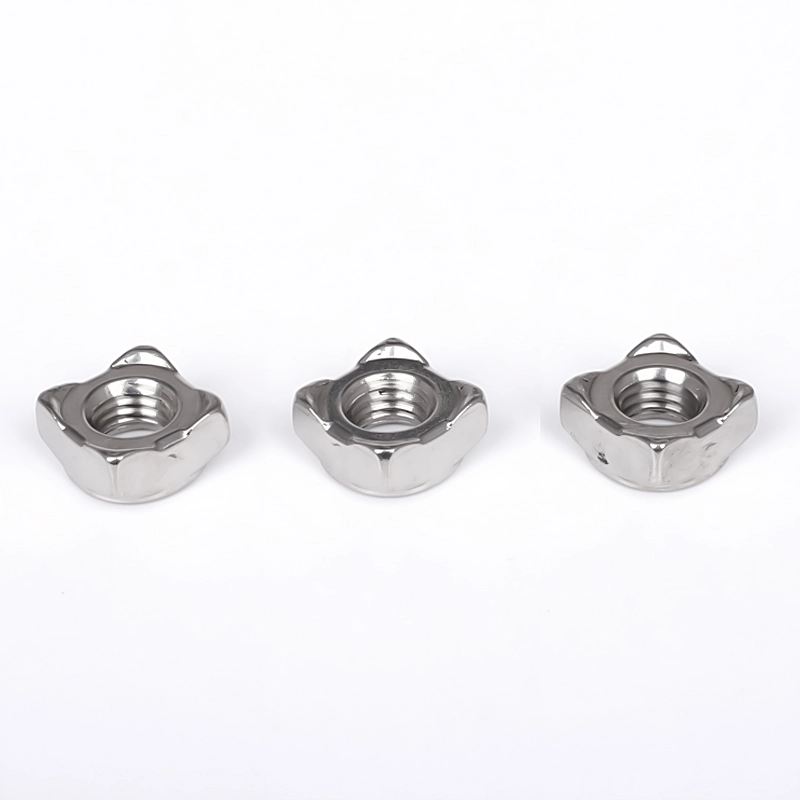

Din 928 Square Weld Nut

Globalt logistikservicesystem

Vi leverer hele kæden universelle logistikløsninger til alle produktordrer:

1. Flere forsendelsesmetoder: Søfragt, luftfragt, international ekspres- og jernbanefragt til forskellige cykluskrav

2. Professionel eksportemballage: Fugtsikker, rustsikker og kollisionssikker eksportkarton + palleemballage, velegnet til langdistance havtransport

3. Konsolideret forsendelsesservice: Støt blandet lastning af bolte, møtrikker, rigningsdele og tilpasset hardware i én container, spar dine logistikomkostninger

4. Fuld sporingsservice: Giver hele processen lastsporing, toldbehandlingshjælp og meddelelse om forsendelsesforløb
